VARFÖR ANVÄNDS VARNINGSLJUS?
Varningsljus har till uppgift att varna eller uppmärksamma dina medtrafikanter på något. Det kan till exempel handla om att fordonet måste ställas upp på vägen eller att fordonet måste framföras på ett sätt som kan utgöra ett hinder.
NÄR FÅR VARNINGSLJUS ANVÄNDAS?
- 1. Väghållningsarbete eller liknande
- 2. Vid bärgning och transport av bärgat fordon
- 3. I samband med fordonskontroll eller motsvarande
- 4. Vid olycksplats eller motsvarande
- 5. När fordonsbredden inklusive utrustning eller redskap överstiger 3 m
- 6. När varningsljus föreskrivs som särskilt villkor för färd på väg
- 7. Av vägtransportledare vid eskort av lång, bred eller tungtransport
- 8. I andra med 1–6 jämförliga fall
För att komplicera det ytterligare ställs det olika kompetenskrav beroende på vilken typ arbetsuppgift eller roll du utför. Det är upp till dig som brukare att se till att ha den kunskap som krävs. Kompetenskraven är uppdelade i tre nivåer och de kurser som hålls i ämnet brukar kallas ”Arbete på väg”.
vad gäller för varningsljus?
Det finns flera regler att förhålla sig till både vad det gäller produkt, installation och användande av varningsljus.
Regler för produkteRNA
- Handlar du hos oss på Work System kan du känna dig trygg i att våra produkter lever upp till de krav som ställs (se nedan).
- 1. Varningsljuset måste vara godkänt enligt REG 65 och avge orangegult ljus som ger intryck av att vara blinkande. Samtliga varningsljus som Work System säljer har ett godkänt blixtmönster. Dock kan vissa produkter ha omprogrammeringsbart blixtmönster där inte alla variationer uppfyller kraven.
- 2. Varningsljuset måste vara typgodkänt enligt ECE 65 eller av Vägverket/Trafiksäkerhetsverket.
- 3. Varningsljuset ska ha ECE R10-märkning enligt EU-lagkrav för att undvika störning av annan elektronisk utrustning i fordonet. Märkningen innebär att varningsljuset testats både för utgående och inkommande elektromagnetisk strålning.
Installationskrav
- Vid montage hos oss på Work System ska installationen uppfylla kraven, såvida du som kund inte önskar något annat. Glöm inte heller att informera oss om eventuell kravspecifikation.
- 1. Varningsljus måste placeras så att minst en ljuskällas centrum är synlig 20 m från fordonet på en höjd av 1,20 m från marknivå oavsett vinkel dvs. 360° runt fordonet.
- 2. Varningsljus ska vara placerat så att symmetriaxeln är i det närmaste vinkelrät mot markplanet dvs. ljuset måste skickas rakt ut i samma vinkel som marken.
- 3. Fordon med varningsljus måste ha en från förarplats synlig kontrollampa som avger ett orangegult sken när varningsljus är påslaget.
- 4. Om fordonet utrustas med mer än ett varningsljus måste de vara kopplade så att de startas och stängs av samtidigt. Det är alltså inte tillåtet att ha enstaka varningsljus påslagna.
Exempel på PLACERING OCH installation
Här nedan följer både bra och dåliga exempel på installationer av varningsljus.
Minsta möjliga

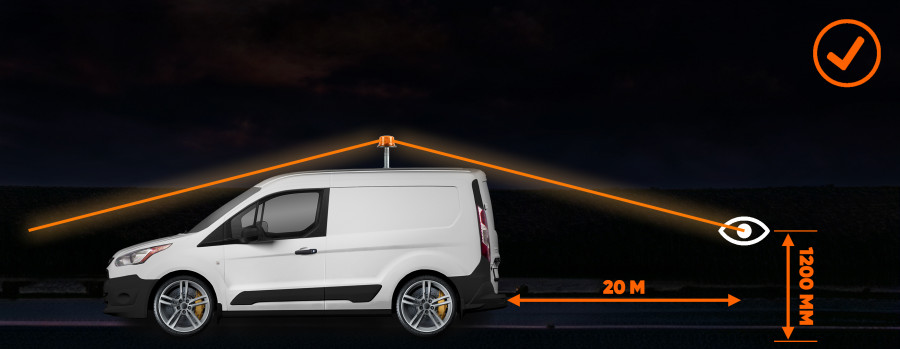

Den här installationen med en högt placerad beacon lever upp till kraven, men är fortfarande långtifrån optimal och rekommenderas därför inte.
Medel

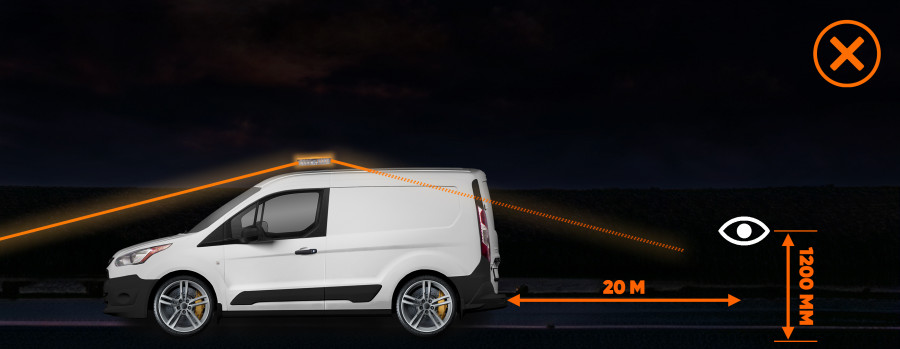

Det många inte tänker på när det kommer till den här installationen är att taket skuggar ljuset bakåt och därför får underkänt.

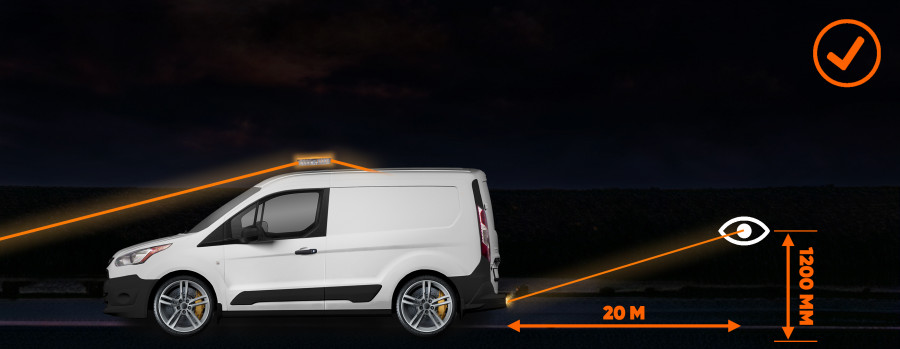

Genom att komplettera varningsljusrampen med riktade varningsljus i den bakre kofångaren får du en godkänd installation.
Optimalt

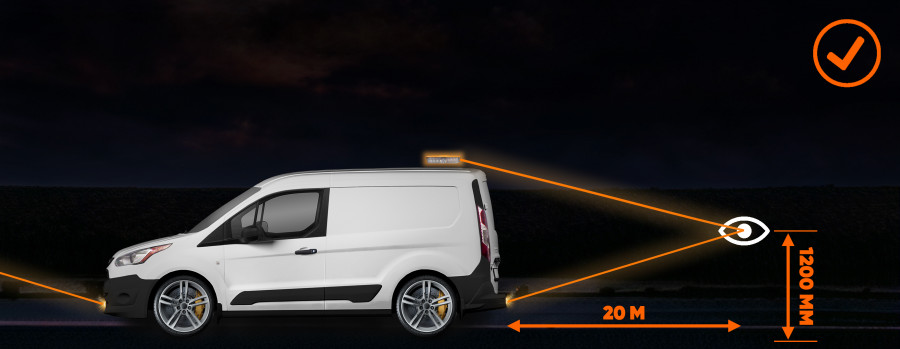

90% skulle nog säga att det är viktigast att synas bakifrån. Om varningsljusrampen placeras långt bak får du en stor ljustavla i den riktningen. Komplettera sedan med riktade varningsljus på främre/bakre kofångare för en godkänd installation. Rekommenderas till dig som frekvent jobbar på vägarna!
ETT URVAL AV VÅRA PRODUKTER
INTEGRERAT VARNINGSLJUS — WORK FLARE Se tillgängliga Work Flare-paket |
Den nya generationens integrerade varningsljus som ersätter både blixtljus och rotorljus. Work Flare är en revolution i varningsljusbranschen eftersom dessa monteras direkt i våra takräcken, Work Bar, och lyser mycket starkt. Perfekt för dig som vill kunna lasta fritt och flexibelt kunna bygga ut antalet moduler för att passa just dina behov. Säljs i flera olika paket beroende på användningsområde. |
VARNINGSLJUSRAMP — CRUISE LIGHT ROOF BAR Artikelnummer: 83-CL-L108 | 83-CL-L123 | 83-CL-L138 | 83-CL-L153 |
För dig som inte har behov att lasta på taket är blixtljusramp ett effektivt varningsljus, idealiskt för fordon som är högre än personbilar exempelvis skåpbilar. Bästa placeringen är baktill på taket eftersom det vanligtvis är fordonets högsta punkt och ger bäst synlighet mot ankommande trafik. Rampen erbjuder en "cruise light"-funktion som ger ett konstant men svagare ljus detta är inte tillåtet på svenska vägar. För enkel montering rekommenderas vårt Flex Mount-tillbehör, som utnyttjar fordonets befintliga fixpoints och finns till många bilmodeller. Säljs i 4 st olika längder för att passa olika bilmodeller. |
Riktat varningsljus — V-LINE SLIM Artikelnummer: 83-VL-S-H25-B118-T7 |
V-Line Slim är ett kompakt, riktat varningsljus som monteras utanpåliggande. Ett utmärkt val när du vill undvika lampor på taket som bygger på höjden. Istället monteras de på kaross eller stötfångare. Det finns tre olika fästen som tillbehör: klämfäste för montering i grillen, vinkelfäste för montering under stötfångare eller takräcke samt fäste för montering på insidan av fordonets ruta. Tänk på att det måste monteras tillräckligt många varningsljus för att uppfylla gällande regler. Varningsljuset måste vara riktat/synligt åt alla fyra håll på fordonet. Därför rekommenderas minst två framåt, två bakåt och ett på varje sida. |
RIKTAT VARNINGSLJUS — V-LINE BOLD SQUARE Artikelnummer: 83-VL-B-H55-B073-T14 |
V-Line Bold Square är ett riktat, utanpåliggande varningsljus. Det utgör ett effektivt alternativ till traditionella rektangulära varningsljus. Denna modell lämpar sig särskilt väl för montering på yttre backspeglar eller andra specifika platser på fordonet där en kompakt design är fördelaktig. För att uppfylla gällande regler måste fordonet utrustas med ett tillräckligt antal varningsljus. Varningsljuset måste vara riktat/synligt åt alla fyra håll på fordonet. Rekommendationen är minst två framåt, två bakåt och ett på varje sida. |
RIKTAT VARNINGSLJUS — KULA Artikelnummer: 83-H4-B3-A1 |
Infällbara varningsljus som fungerar perfekt som komplement till andra varningsljus eftersom det tar minimal plats. Vid montering är det viktigt att tänka på två saker: säkerställ tillräckligt med utrymme bakom planerad placering och vänd lyktglasets ribbor vertikalt för korrekt ljusspridning. För att uppfylla gällande regler måste fordonet utrustas med ett tillräckligt antal varningsljus. Varningsljuset måste vara riktat/synligt åt alla fyra håll på fordonet. Rekommendationen är minst två framåt, två bakåt och ett på varje sida. |
Rotorljus/Beacon — SlimLine | Ambra Artikelnummer: 83-SL-H5-D12 / 83-AMB-D10 |
Rotorljus är ett prisvärt alternativ eftersom det på en personbil oftast räcker att montera 1 st på taket (förutsatt att ljuset uppfyller reglementet). Om bilen har ett högre tak, exempelvis en skåpbil, kan det krävas minst 2 st och då rekommenderas att du monterar dessa höger fram och vänster bak dvs. diagonalt på taket. Denna typ av installation är lämplig för fordon som använder varningsljus i begränsad utsträckning eftersom den inte ger lika kraftfullt ljus som exempelvis en större varningsljusramp. |
TÄNK PÅ DET HÄR INNAN DU BESTÄLLER
Ta gärna hjälp av våra säljare för att hitta rätt lösning eller produkt för din byggnation. Hör av dig med dina önskemål så skapar vi en offert åt dig. Glöm inte heller att informera oss om eventuell kravspecifikation. Gör du beställningen själv via vår webbshop är det några saker du behöver tänka på (se checklista).
Klass 1 och klass 2
Det finns två olika klassificeringar av varningsljus - klass 1 och klass 2 (TA1/TA2). Skillnaden handlar om möjligheten till att sänka ljusstyrkan vid mörker. Klass 1 går inte att justera medan klass 2 har nattsänkning som tar bort en del av ljuset. Justeringen sker antingen via en sensor på varningsljuset eller en knapp i bilen.
Klass 1 - är den lägsta klassning som ett varningsljus måste uppfylla. Ett fullgott alternativ för våra svenska vägar, såvida inte du eller din arbetsgivare har andra krav. Klass 1 är i regel även billigare och enklare att installera.
Klass 2 - har två lägen: ett för dagsljus och en nattsänkning som ska motverka bländning. I vissa fall kan uppdragsgivare ha klass 2 som krav vid till exempel en upphandling.
Ska varningsljuset kopplas direkt på bilens batteri?
Om du tänkt koppla varningsljuset direkt på bilens batteri rekommenderar vi alltid att lägga till en batterivakt eller vårt control system. Då bryts strömmen om spänningen blir för låg och du slipper oroa dig för att tömma batteriet. Görs kopplingen mot ett extrabatteri som frånskilts bilens originalbatteri är det inte lika vitalt, men rekommenderas ändå.
Generellt när det kommer till batterier bör spänningen inte understiga 12V eftersom batteriet då börjar ta skada och behöver bytas ut i förtid. Hur mycket du kan ladda ur innan det sker beror på batteritypen (blysyra = 50%, AGM = 75%, Litium = ingen begränsning). Samtidigt är det minst lika viktigt att ha varningsljuset i gång och därför blir det en avvägning som du som brukare får göra.
typ av styrning
Om du ska installera flera typer av belysning, till exempel varningsljus, arbetsljus och innerbelysning, rekommenderas vårt control system. Då får du batterivakt, säkringar och timer för innerbelysningen inbyggt och slipper kostsamma extrautgifter. Dessutom finns det en matchande fjärrkontroll som ger en snygg och praktisk installation. Det andra alternativet är klassiska knappar och säkringar.
Checklista för beställning
- När du valt rätt setup för varningsljus behöver du köpa till fästen, kablage och styrning. Produkterna som visas på vår webb avser endast själva varningsljuset (om inget annat anges). För att göra det enklare för dig får du därför automatiskt upp förslag på lämpliga tillbehör när du lägger en produkt i varukorgen.
- 2. Välj ett fäste (om det inte medföljer produkten)
- 3. Välj kablage och styrning
Tänk på att köpa rätt längd på kablaget. Det går åt mer kabel än man tror när den ska dras så osynligt som möjligt från punkt A till punkt B. Till exempel brukar en 8 m kabel efter dragning bara nå ca. 4 m mellan kopplingspunkterna.
BESTÄLLNINGSEXEMPEL
När du ska beställa varningsljus är det bra att känna till vilka kombinationer som finns och hur vi ska styra/aktivera varningsljuset. Här nedan följer några generella exempel på hur du kan bygga upp varningsljusinstallationer med vårt sortiment.
Indikationslampa och strömbrytare
All typ av varningsljus som monterats på fordonet måste ha en gul indikationslampa med fast sken väl synlig vid förarplats som aktiveras när varningsljuset tänds. Detta för att man ej ska glömma att det är aktiverat. Det måste inte nödvändigtvis monteras en separat indikationslampa då det räcker med att det sitter en diod i knappen (strömbrytaren) som aktiverar varningsljuset. Våra varningsljusknappar har inbyggd indikationslampa och finns som färdigt paket med knapp och säkringssats (artnr. 85-KVL-CLR). Om bilen ska utrustas med flera installationer, till exempel arbetsljus, kan det vara fördelaktigt att välja vårt Control System som nämnts tidigare (läs mer under "Typ av styrning").
Work Flare
När det kommer till vår flaggskeppsserie säljs den i färdiga kit som inkluderar varningsljus och kablage. Viktigt att notera är att det förutsätter att bilen är utrustad med våra takräcken Work Bar. Kiten är universella och framtagna för att passa flertalet bilmodeller och det medföljande kablaget kan därför upplevas antingen längre eller kortare beroende på bilmodell. Du måste även välja till styrning (se "Indikationslampa och strömbrytare").
Tillgängliga kit
SOLO – Kit för ETT takräcke med integrerade varningsljus.
DUO – Kit för TVÅ takräcken med OLIKA uppsättningar integrerade varningsljus.
TWIN – Kit för TVÅ takräcken med IDENTISK uppsättning integrerade varningsljus.
DIAGONAL – Kit för TVÅ takräcken med DIAGONALT monterade integrerade varningsljus.
SOLO, DUO & TWIN kompletteras med storleksbeteckningarna S, M & L för att beskriva mängden integrerade varningsljus som ingår i kitet.
Du hittar hela Work Flare-sortimentet här.
Varningsljusramp
Infästning: När det gäller varningsljusramper, exempelvis Cruise Light Roof bar, ingår det vanligtvis fästvinklar som kräver att hål borras i bilens tak för infästning. Vi rekommenderar att du istället använder vår takmonteringssats, Flex Mount, som finns i flertalet bilmodellspecifika varianter och nyttjar befintliga fixpoints (original fästpunkter avsedda för takräcken). En annan fördel med Flex Mount är att det även kan justeras i höjdled vid behov. Skulle bilen vara utrustad med takrails (längsgående reling på takets bägge sidor) kan det eventuellt finnas framtagna specialfästen hos leverantör och ska i så fall vara utformat för smal varningsljusramp. Om du har rails är du välkommen att kontakta oss, så hjälper vi dig att undersöka vilka lösningar som finns.
Styrning: Du behöver även komplettera med styrning (se "Indikationslampa och strömbrytare"). Vissa ramper har en Cruiselight-funktion om den ska kopplas in är det viktigt att notera att funktionen inte är laglig i trafik. Ska den ändå anslutas tillkommer priset och installationskostnanden för en återfjädrande knapp (artnr. 921-KN-BLÅF) som gör att blixtljusmönstret och cruise light kan aktiveras/justeras.
Kablage: Tillsammans med Cruise Light roof bar medföljer en 5 meter anslutningskabel. Räcker inte detta rekommenderas att du lägger till Kabelkitt 2-ledad 8M inkl. kabelsko och krympslang (artnr: KB-800-2L-15-K1). Vissa varningsljusramper, exempelvis Slimline, har istället DT-kontakt och då behöver du lägga till 8M 2-LEDAD KABEL MED 2-POLIG DEUTCH-KONTAKT (artnr. KB-800-2L-1.5-DT) för anslutning. Ska du montera 2 st varningsljusramper på en stor bil kan det krävas 2 st kabelkit för att det ska gå att mata dubbla ramper samtidigt utan överbelastning.
Riktat varningsljus
I det här exemplet utgår vi från V-Line Slim, men informationen går att applicera på flertalet produkter såsom V-Line Bold Square och Riktat varningsljus kula.
Du behöver göra följande val:
Fäste: Om du inte ska montera varningsljus direkt mot en planyta, exempelvis stötfångaren, behöver du välja till ett fäste. Det finns flera olika typer av fästen beroende på vilket varningsljus det gäller, men här följer tre exempel: klämfäste för montering i grillen, vinkelfäste för montering under stötfångare eller takräcke samt fäste för montering på insidan av fordonets ruta.
Kabelkit: För att kunna installera varningsljusen korrekt krävs rätt längd och typ av kablage. Ska du till exempel ha 2 st varningsljus fram räcker det med ett Kabelkitt 2-ledad 8M inkl. kabelsko och krympslang (artnr. KB-800-2L-15-K1), men ska du istället ha 2 st fram och 2 st bak behöver du 2 st Kabelkitt 2-ledad 8M (artnr. KB-800-2L-15-K1) alternativt 1 st Kabelkitt 2-ledad 8M och 1 st Kabelkitt 2-ledad 15M inkl. kabelsko och krympslang (artnr. KB-1500-2L-15-K1). Hur mycket kablage du behöver beror på bilmodell, jämförelsevis krävs det betydligt mer till en Mercedes Sprinter L4 än en Volkswagen Caddy L1.
Styrning: Även här behöver du välja hur varningsljuset ska manövreras (se mer under "Indikationslampa och strömbrytare").
Rotorljus
I det här exemplet utgår vi från Slimline beacon, men informationen går att applicera även på andra rotorljus.
Dessa varningsljus har DT-kontakt (Deutch-kontakt) och då väljs först kabeln som levererar strömmen, exempelvis 8M 2-LEDAD KABEL MED 2-POLIG DEUTCH-KONTAKT (artnr. KB-800-2L-1.5-DT). Ska du istället montera 2 st beacons med max 4 meters mellanrum väljer du även till 4 METER Y-FÖRGRENING MED 2 POLIGA DT KONTAKTER (artnr. KBFL-2L-15-DT-400). Även här behöver du välja hur varningsljuset ska manövreras (se mer under "Indikationslampa och strömbrytare").
Extra synlighet med takskylt och X2-markeringsskärm
Behöver du vara extra synlig på vägarna kan du använda dig av våra takskyltar och X2-markeringsskärmar (avstängningsskärmar). I november 2024 kommer takskyltarna som är 1 300 mm och 1 500 mm att utrustas med en X2-skärm som är 400 mm. För att uppfylla kraven är det viktigt att följa de kriterier din uppdragsgivare satt.
krav på placering
- 1. Nedre markeringsskärm får inte sitta högre än 1200 mm från mark till underkant (Det förenklade regelverket kan tolkas som att X2-skärm får monteras på taket istället för standardplaceringen om fordonets utformning förhindrar det - ser mer längre ner).
- 2. Markeringsskärmen ska centreras och får max vara 200 mm smalare än fordonets bredd dvs. 100 mm indrag per sida
- 3. Den nedre markeringsskärmen får ha ett avbrott på max 500 mm för till exempel dragkrok
- 4. Markeringsskärmen måste vara 400 mm hög. Om det finns flera skärmar räcker det att de är 300 mm
- 5. Markeringsskärmarna ska placeras med minst 1000 mm mellan varandra
- 6. Eventuella vägmärken placeras mellan eller över markeringsskärmarna

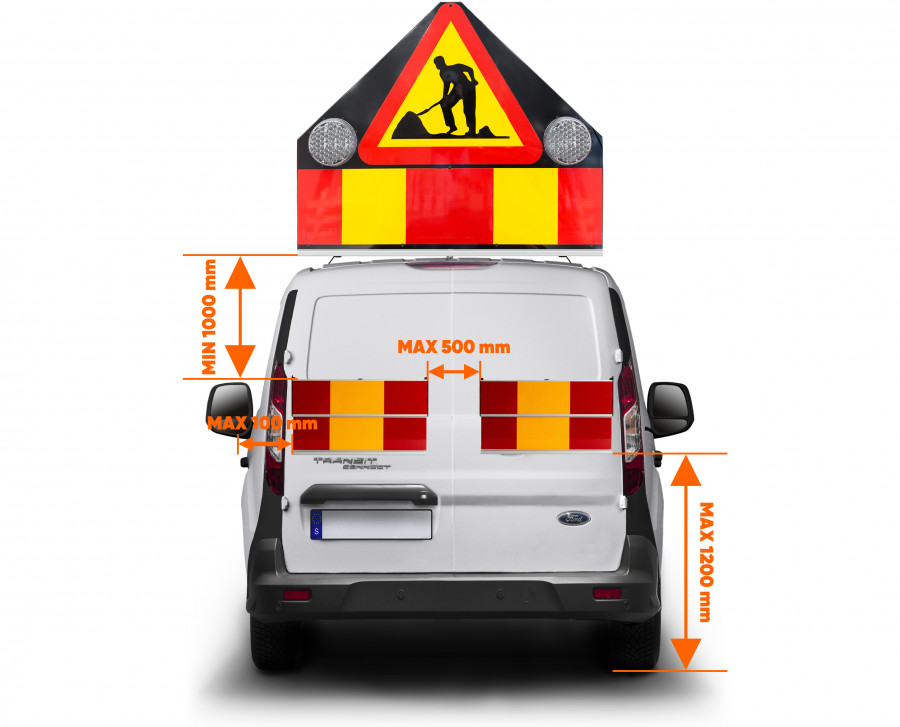

På bilden nedan ser du en enligt Trafikverkets föreskrifter godkänd installation.
.jpg)
FÖRENKLING AV INSTALLATION AV TAKSKYLT OCH X2-SKÄRMAR
Utdrag från TDOK 2012:86 version 5, sida 48:
"På arbetsfordon, motorredskap eller maskiner får X2-markeringsskärm för hinder istället monteras på taket om fordonets, redskapets eller maskinens fysiska förutsättningar kräver så. Anordningen ska minst täcka takets bredd. Anordningen ska minst vara 0,4 m hög. Vid takmonterad X2 gäller ej kravet på högst 1,2 m till underkant."
Vår tolkning:
På de flesta fordon finns olika typer av installationer som vi tolkar som hinder exempelvis parkeringssensorer, registreringsskylt, handtag, baklyktor och backkamera. Baserat på vår tolkning av regelverket räcker det i merparten av fallen att montera en 400 mm X2-skylt på taket, utan ytterligare skyltning under 1 200 mm höjd. Det är dock viktigt att påpeka att detta endast är vår tolkning av reglerna och vid en inspektion kan andra bedömningar göras. Därför är det kundens ansvar att kontrollera att montaget både följer gällande lagstiftning och uppfyller de krav som kundens uppdragsgivare ställer.
Fältindelning av X2-markeringsskärmar
Det här är lite av en djungel, men tre viktiga aspekter är:
1. Det ska finnas både röda och gula fält - minst 3 st röda och 2 st gula.
2. De yttersta fälten ska vara röda och minst 100 mm breda.
3. En ensam skylt måste vara 400 mm hög. Om du istället väljer att montera två eller fler skyltar ovanför varandra räcker det att varje skylt är 300 mm hög.
Hämtat från Utmärkning av fordon i väghållningsarbete.
Användbara länkar för mer information: Trafikverkets tekniska krav för Arbete på väg & Trafikverkets Arbeta med väghållningsfordon.
Tänk på att...
- X2-markeringsskärmar kan monteras både på dörrar och kofångare, men tänk på att kofångarmontage kan skugga eventuella parkeringssensorer- Du kan behöva komplettera med varningsljus bakom skylten för att synlighetskraven ska uppfyllas
- L8H-lamporna på takskylten räknas inte som varningsljus
- När A20-skylten eller takskylten är uppfälld måste även varningsljusen vara påslagna
Glöm inte att Trafikverket eller beställaren kan ha högre krav för vissa vägar eller fordon till exempel TMA-bil. Det finns också exempel där kraven är lägre bland annat hos en del kommuner.
EXEMPEL PÅ SKYLTAR som DU HITTAR I VÅRT SORTIMENT
A20
Olycka

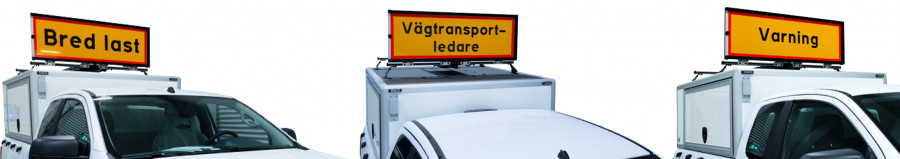

Bred last/vägtransportledare/varning
Lots
FLAKSKYLTAR
Vi har även flakskyltar anpassade för montering på flakbilar. Den stora fördelen med dessa är att de inte bygger så mycket.
